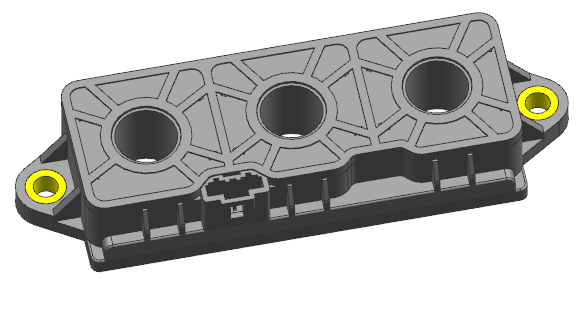

應用hall感應原理的開環型電流傳感器
1 單電源5V供電
2 支持單向，雙向輸出
3 模擬信號輸出
4 原邊測量電流范圍可從±50A-±1500A
5 傳感器工作溫度范圍：-40 °C to +125°C
6 良好的精度、線性度以及溫漂
7 低內阻，可有效控制發熱功耗
應用于電動汽車、電機控制器；測量類型有直流、交流、脈沖。
開環電流傳感器利用安培定律（一根通電直導線周邊產生的磁場與導線中的電流成比例），利用 hall 器件的特性通過檢測原邊電流產生的磁場強度 B 的大小，從而檢測出導線中的電流大小。在磁滯的線性區間內，B 與 I 的比例關系為：
B（IP）= K * IP （K 為常數）
Hall 電壓可以表示為：
VH=(RH/d) * I * K * IP
除了 IP 是變化量，其余都是常量，由此：
VH=K1 * IP（K1 為常數）

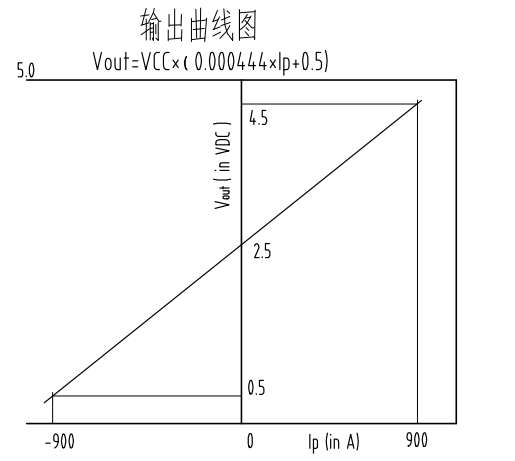

特定的Hall芯片通過放大VH從而得到電壓來推算出原邊電流。
